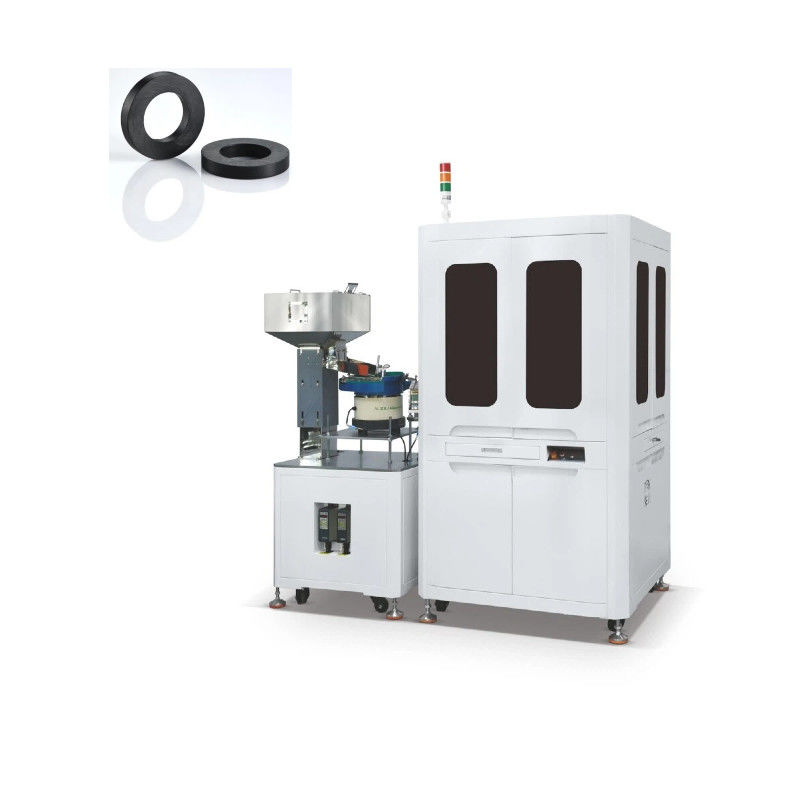

Immagine di misurazione rilevazione macchina di ispezione visiva accuratezza ad alta velocità
La differenza tra ispezione visiva a macchina e ispezione manuale
Costo dell'ispezione
Macchine per l'ispezione visiva
Il costo di investimento iniziale della macchina di ispezione visiva è elevato, compresi i costi di acquisto dell'attrezzatura, i costi di installazione e di messa in servizio e i relativi costi di software.a lungo termine, può ridurre notevolmente i costi di manodopera e, grazie alle sue efficienti capacità di rilevamento, può ridurre le perdite causate da problemi di qualità.
I costi operativi della macchina di ispezione visiva comprendono principalmente il consumo di energia e i costi di manutenzione dell'apparecchiatura.ma se mantenuto correttamente, l'apparecchiatura può essere utilizzata per lungo tempo.
Controllo manuale
Il costo iniziale dell'ispezione manuale è relativamente basso, principalmente il costo di reclutamento e formazione del personale di ispezione.prestazioni, formazione e altre spese.
Inoltre, l'ispezione manuale può causare più problemi di qualità a causa della propensione a errori di giudizio e a mancate ispezioni, aumentando così i costi di rielaborazione e la perdita di prodotti.
Principio di funzionamento di WirT- macchina per l'ispezione visiva a tavolo di vetro singolo
Sistema di controllo superficiale
È costituito da due postazioni di lavoro montate sopra e sotto la piastra di vetro, ciascuna contenente una telecamera a colori ad alta precisione e una lente di messa a fuoco fissa.
Dispone di un sistema di illuminazione a colori regolabile digitalmente per ottimizzare l'immagine.
La funzione principale è quella di rilevare i difetti cosmetici sulle superfici superiori e inferiori.
Sistemi di controllo delle superfici interne ed esterne
Si compone di postazioni di lavoro laterali esterne, ciascuna dotata di quattro fotocamere a colori da 2 megapixel distribuite ad angolo di 90 gradi.Un'altra caratteristica è che esistono due sistemi di illuminazione a colori distribuiti sopra e sotto.
Il sistema di illuminazione può essere regolato digitalmente e in modo indipendente per ottimizzare l'immagine fotografica.
Per il rilevamento di difetti superficiali sul lato esterno del prodotto.
Equipaggiamento Vantaggi di WirT - macchina di ispezione visiva a tavolo di vetro singolo
Wirt è un dispositivo di ispezione ottica appositamente sviluppato per rilevare difetti dimensionali e superficiali nelle tappe impermeabili in silicone.È in grado di ispezionare le prese impermeabili di varie forme con elevata precisione all'interno della sua gamma di ispezioneQuesti prodotti vengono ispezionati per i difetti da una serie di stazioni di ispezione utilizzando telecamere industriali ad alta precisione.Le immagini ottenute dalle telecamere vengono trasmesse senza perdita di dati o interferenze a un computer gestito da un sistema di elaborazione delle immagini in tempo reale: attraverso l'interfaccia dell'operatore, l'utente può interagire con il sistema operativo in modo semplice e intuitivo.
Dopo l'elaborazione dell'immagine, gli oggetti vengono importati in tre diverse aree di stoccaggio per oggetti conformi, con difetti dimensionali e cosmetici secondo i criteri di ispezione prestabiliti.I parametri di ispezione degli oggetti sono veloci e facili da impostare, l'apparecchiatura e il dispositivo di alimentazione sono facili da pulire e la frequenza di ispezione è elevata.
Parametri tecnici della macchina di ispezione visiva WirT- Single glass table
| Tparametri tecnici |
12 |
| Maerei |
Sgel di ilica |
| Cil tuo |
Fcolori |
| Minimo diametro esterno(mm) |
3 mm |
| Diametro esterno massimo(mm) |
12 mm |
| Minimo spessore rilevabile ((mm) |
2 mm |
| Massimo spessore rilevabile ((mm) |
12 mm |
| efficienza |
Velocità massima 1000pcs/min dipende dalla superficie e dalle dimensioni del prodotto. |
| Nutrimento |
Alimentazione vibratoria |
| Rilevazione delle dimensioni |
12 |
| Fotocamera |
B/W |
| Rilevazioneintervallo ((mm) |
Φ18 |
| MassimoRilevazionealtezza ((mm) |
12 mm |
| Risoluzione rapporto(mm) |
0.001 |
| RilevazionePrecisione ((mm) |
+/- 0.008 |
| Ripeto.Precisione(mm) |
+/- 0.005 |
| Ispezione delle misure di altezza |
12 |
| Rilevazioneintervallo ((mm) |
12 mm |
| Risoluzione rapporto(mm) |
0.001 |
| RilevazionePrecisione ((mm) |
+/- 0.008 |
| Ripeto.Precisione(mm) |
+/- 0.005 |
| Stazione di lavoro di superficie |
12 |
| Fotocamera |
Fcolori |
| Intervallo di rilevamento delle singole telecamere (mm) |
12 mm |
| Risoluzione ottica (mm/px) |
0.010 |
| Area minima di difetto rilevabile (mm) |
0.030x0.030 |
| Stazione di ispezione laterale interna (facoltativo) |
12 |
| Fotocamera |
Fcolori |
| Intervallo di rilevamento delle singole telecamere (mm) |
12 mm |
| Risoluzione ottica (mm/px) |
0.010 |
| Area minima di difetto rilevabile (mm) |
0.030x0.030 |
| Stazione di ispezione esterna |
12 |
| Fotocamera |
Fcolori |
| Intervallo di rilevamento delle singole telecamere (mm) |
12 |
| Risoluzione ottica (mm/px) |
0.012 |
| Area minima di difetto rilevabile (mm) |
0.036x0.036 |
| opzionale |
| 5L Hopper |
| 15L Hopper |
| Cappuccio della polvere |
| Controllo manuale della pulizia |
| ImballaggioagLa macchina |
Applicazione della macchina per l'ispezione visiva DenT- Double glass table
Componenti elettronici, stampaggio a iniezione di precisione, elementi di fissaggio hardware,
Anelli di tenuta, silicone di gomma, contatti d'argento industriali, ecc.
Foto di DenT - macchina per l'ispezione visiva a doppia tavola di vetro per prodotti industriali
