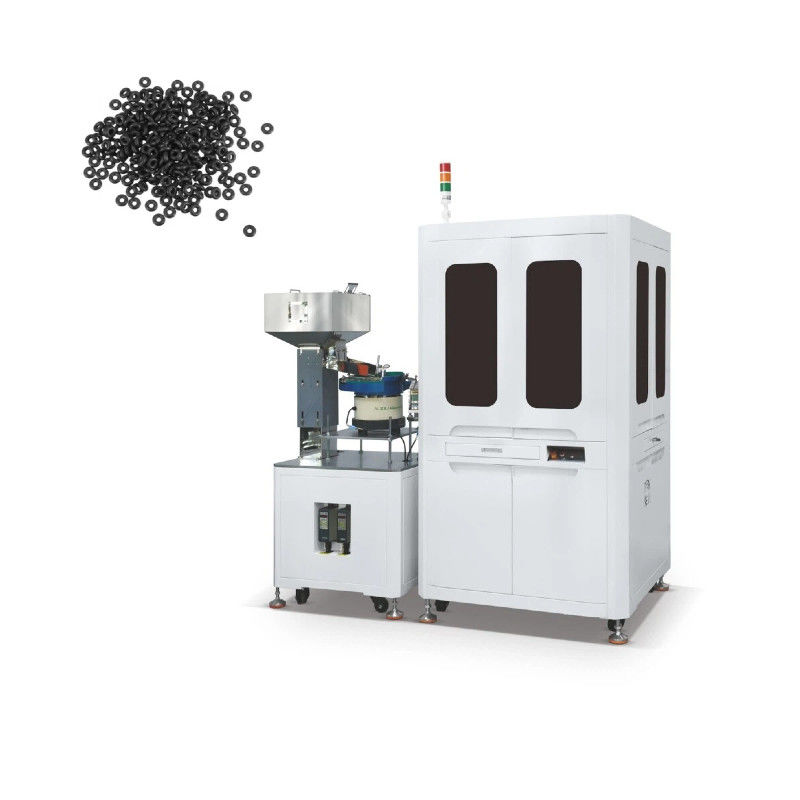

Macchina di ispezione visiva di misurazione delle immagini CCD per anelli di tenuta in gomma
Le macchine di screening visivo sono in grado di individuare con precisione piccoli difetti e deviazioni dimensionali.come quando si ispezionano parti meccaniche di precisione, è in grado di selezionare con precisione i prodotti con una tolleranza dimensionale entro ± 0,01 mm.ma migliora anche l'efficienza complessiva del screening riducendo gli errori di giudizio e i giudizi mancati.
Per i criteri di controllo complessi, come l'ispezione simultanea di più caratteristiche di un prodotto (forma, colore, disegno, ecc.),le macchine di screening visivo possono eseguire analisi multidimensionali contemporaneamentePer esempio, quando si ispezionano le etichette degli imballaggi dei medicinali, si può verificare in una sola volta se il contenuto dell'etichetta è corretto, se il disegno è completo, se il colore soddisfa lo standard, ecc.mentre l'ispezione manuale può richiedere molteplici osservazioni di diversi aspetti, con conseguente ridotta efficienza.
Principio di funzionamento di WirT- macchina per l'ispezione visiva a tavolo di vetro singolo
Sistema di controllo superficiale
È costituito da due postazioni di lavoro montate sopra e sotto la piastra di vetro, ciascuna contenente una telecamera a colori ad alta precisione e una lente di messa a fuoco fissa.
Dispone di un sistema di illuminazione a colori regolabile digitalmente per ottimizzare l'immagine.
La funzione principale è quella di rilevare i difetti cosmetici sulle superfici superiori e inferiori.
Sistemi di controllo delle superfici interne ed esterne
Si compone di postazioni di lavoro laterali esterne, ciascuna dotata di quattro fotocamere a colori da 2 megapixel distribuite ad angolo di 90 gradi.Un'altra caratteristica è che esistono due sistemi di illuminazione a colori distribuiti sopra e sotto.
Il sistema di illuminazione può essere regolato digitalmente e in modo indipendente per ottimizzare l'immagine fotografica.
Per il rilevamento di difetti superficiali sul lato esterno del prodotto.
Equipaggiamento Vantaggi di WirT - macchina di ispezione visiva a tavolo di vetro singolo
Wirt è un dispositivo di ispezione ottica appositamente sviluppato per rilevare difetti dimensionali e superficiali nelle tappe impermeabili in silicone.È in grado di ispezionare le prese impermeabili di varie forme con elevata precisione all'interno della sua gamma di ispezioneQuesti prodotti vengono ispezionati per i difetti da una serie di stazioni di ispezione utilizzando telecamere industriali ad alta precisione.Le immagini ottenute dalle telecamere vengono trasmesse senza perdita di dati o interferenze a un computer gestito da un sistema di elaborazione delle immagini in tempo reale: attraverso l'interfaccia dell'operatore, l'utente può interagire con il sistema operativo in modo semplice e intuitivo.
Dopo l'elaborazione dell'immagine, gli oggetti vengono importati in tre diverse aree di stoccaggio per oggetti conformi, con difetti dimensionali e cosmetici secondo i criteri di ispezione prestabiliti.I parametri di ispezione degli oggetti sono veloci e facili da impostare, l'apparecchiatura e il dispositivo di alimentazione sono facili da pulire e la frequenza di ispezione è elevata.
Parametri tecnici della macchina di ispezione visiva WirT- Single glass table
| Tparametri tecnici |
12 |
| Maerei |
Sgel di ilica |
| Cil tuo |
Fcolori |
| Minimo diametro esterno(mm) |
3 mm |
| Diametro esterno massimo(mm) |
12 mm |
| Minimo spessore rilevabile ((mm) |
2 mm |
| Massimo spessore rilevabile ((mm) |
12 mm |
| efficienza |
Velocità massima 1000pcs/min dipende dalla superficie e dalle dimensioni del prodotto. |
| Nutrimento |
Alimentazione vibratoria |
| Rilevazione delle dimensioni |
12 |
| Fotocamera |
B/W |
| Rilevazioneintervallo ((mm) |
Φ18 |
| MassimoRilevazionealtezza ((mm) |
12 mm |
| Risoluzione rapporto(mm) |
0.001 |
| RilevazionePrecisione ((mm) |
+/- 0.008 |
| Ripeto.Precisione(mm) |
+/- 0.005 |
| Ispezione delle misure di altezza |
12 |
| Rilevazioneintervallo ((mm) |
12 mm |
| Risoluzione rapporto(mm) |
0.001 |
| RilevazionePrecisione ((mm) |
+/- 0.008 |
| Ripeto.Precisione(mm) |
+/- 0.005 |
| Stazione di lavoro di superficie |
12 |
| Fotocamera |
Fcolori |
| Intervallo di rilevamento delle singole telecamere (mm) |
12 mm |
| Risoluzione ottica (mm/px) |
0.010 |
| Area minima di difetto rilevabile (mm) |
0.030x0.030 |
| Stazione di ispezione laterale interna (facoltativo) |
12 |
| Fotocamera |
Fcolori |
| Intervallo di rilevamento delle singole telecamere (mm) |
12 mm |
| Risoluzione ottica (mm/px) |
0.010 |
| Area minima di difetto rilevabile (mm) |
0.030x0.030 |
| Stazione di ispezione esterna |
12 |
| Fotocamera |
Fcolori |
| Intervallo di rilevamento delle singole telecamere (mm) |
12 |
| Risoluzione ottica (mm/px) |
0.012 |
| Area minima di difetto rilevabile (mm) |
0.036x0.036 |
| opzionale |
| 5L Hopper |
| 15L Hopper |
| Cappuccio della polvere |
| Controllo manuale della pulizia |
| ImballaggioagLa macchina |
Applicazione della macchina per l'ispezione visiva DenT- Double glass table
Componenti elettronici, stampaggio a iniezione di precisione, elementi di fissaggio hardware,
Anelli di tenuta, silicone di gomma, contatti d'argento industriali, ecc.
Foto di DenT - macchina per l'ispezione visiva a doppia tavola di vetro per prodotti industriali
Servizio post vendita:
1.Istruzione online, apriamo servizi online, finché la vostra attrezzatura fallisce, i nostri ingegneri saranno la prima volta per una risoluzione dei problemi uno a uno.
2La garanzia è di un anno. La parte danneggiata (esclusa la parte danneggiata dall'uomo) può essere sostituita dal fornitore, ma la parte della domanda deve sostenere le spese di trasporto.
3Il fornitore fornirà i pezzi di ricambio della macchina e il supporto tecnologico per il bene.
4.Supporto tecnico per tutta la vita, le parti di supporto possono essere personalizzate di marca.
Nota: Si prega di parlare con il nostro venditore per confermare il prezzo finale.
