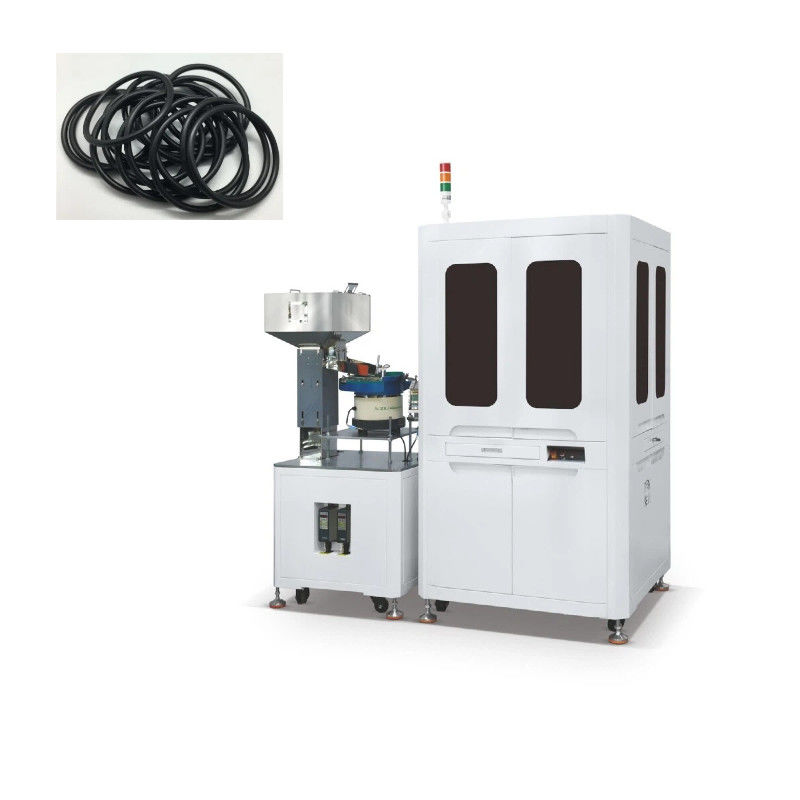

Dispositivo di rilevamento delle immagini con telecamera per misurare i difetti
La velocità di rilevamento della macchina di screening visivo dipende principalmente dal frame rate della fotocamera e dalle prestazioni dell'unità di elaborazione delle immagini.Le fotocamere industriali possono acquisire un gran numero di immagini in breve tempoPer esempio, la velocità di fotogramma di alcune telecamere ad alta velocità può raggiungere centinaia di fotogrammi al secondo.Centinaia o addirittura migliaia di loro possono essere rilevati al minutoSe si tratta di un prodotto di piccole dimensioni, di una forma semplice e di uno standard di rilevamento relativamente unico, come i pulsanti, la velocità di rilevamento può essere più veloce.e più di una dozzina o anche dozzine di loro possono essere rilevati al secondo.
La sua velocità di rilevamento non è influenzata da fattori quali la fatica manuale e le emozioni.ma la macchina di screening visivo può sempre mantenere una velocità di rilevamento stabile finché le prestazioni dell'attrezzatura lo consentono e viene ben mantenuta.
Principio di funzionamento di WirT- macchina per l'ispezione visiva a tavolo di vetro singolo
Sistema di controllo superficiale
È costituito da due postazioni di lavoro montate sopra e sotto la piastra di vetro, ciascuna contenente una telecamera a colori ad alta precisione e una lente di messa a fuoco fissa.
Dispone di un sistema di illuminazione a colori regolabile digitalmente per ottimizzare l'immagine.
La funzione principale è quella di rilevare i difetti cosmetici sulle superfici superiori e inferiori.
Sistemi di controllo delle superfici interne ed esterne
Si compone di postazioni di lavoro laterali esterne, ciascuna dotata di quattro fotocamere a colori da 2 megapixel distribuite ad angolo di 90 gradi.Un'altra caratteristica è che esistono due sistemi di illuminazione a colori distribuiti sopra e sotto.
Il sistema di illuminazione può essere regolato digitalmente e in modo indipendente per ottimizzare l'immagine fotografica.
Per il rilevamento di difetti superficiali sul lato esterno del prodotto.
Equipaggiamento Vantaggi di WirT - macchina di ispezione visiva a tavolo di vetro singolo
Wirt è un dispositivo di ispezione ottica appositamente sviluppato per rilevare difetti dimensionali e superficiali nelle tappe impermeabili in silicone.È in grado di ispezionare le prese impermeabili di varie forme con elevata precisione all'interno della sua gamma di ispezioneQuesti prodotti vengono ispezionati per i difetti da una serie di stazioni di ispezione utilizzando telecamere industriali ad alta precisione.Le immagini ottenute dalle telecamere vengono trasmesse senza perdita di dati o interferenze a un computer gestito da un sistema di elaborazione delle immagini in tempo reale: attraverso l'interfaccia dell'operatore, l'utente può interagire con il sistema operativo in modo semplice e intuitivo.
Dopo l'elaborazione dell'immagine, gli oggetti vengono importati in tre diverse aree di stoccaggio per oggetti conformi, con difetti dimensionali e cosmetici secondo i criteri di ispezione prestabiliti.I parametri di ispezione degli oggetti sono veloci e facili da impostare, l'apparecchiatura e il dispositivo di alimentazione sono facili da pulire e la frequenza di ispezione è elevata.
Parametri tecnici della macchina di ispezione visiva WirT- Single glass table
| Tparametri tecnici |
12 |
| Maerei |
Sgel di ilica |
| Cil tuo |
Fcolori |
| Minimo diametro esterno(mm) |
3 mm |
| Diametro esterno massimo(mm) |
12 mm |
| Minimo spessore rilevabile ((mm) |
2 mm |
| Massimo spessore rilevabile ((mm) |
12 mm |
| efficienza |
Velocità massima 1000pcs/min dipende dalla superficie e dalle dimensioni del prodotto. |
| Nutrimento |
Alimentazione vibratoria |
| Rilevazione delle dimensioni |
12 |
| Fotocamera |
B/W |
| Rilevazioneintervallo ((mm) |
Φ18 |
| MassimoRilevazionealtezza ((mm) |
12 mm |
| Risoluzione rapporto(mm) |
0.001 |
| RilevazionePrecisione ((mm) |
+/- 0.008 |
| Ripeto.Precisione(mm) |
+/- 0.005 |
| Ispezione delle misure di altezza |
12 |
| Rilevazioneintervallo ((mm) |
12 mm |
| Risoluzione rapporto(mm) |
0.001 |
| RilevazionePrecisione ((mm) |
+/- 0.008 |
| Ripeto.Precisione(mm) |
+/- 0.005 |
| Stazione di lavoro di superficie |
12 |
| Fotocamera |
Fcolori |
| Intervallo di rilevamento delle singole telecamere (mm) |
12 mm |
| Risoluzione ottica (mm/px) |
0.010 |
| Area minima di difetto rilevabile (mm) |
0.030x0.030 |
| Stazione di ispezione laterale interna (facoltativo) |
12 |
| Fotocamera |
Fcolori |
| Intervallo di rilevamento delle singole telecamere (mm) |
12 mm |
| Risoluzione ottica (mm/px) |
0.010 |
| Area minima di difetto rilevabile (mm) |
0.030x0.030 |
| Stazione di ispezione esterna |
12 |
| Fotocamera |
Fcolori |
| Intervallo di rilevamento delle singole telecamere (mm) |
12 |
| Risoluzione ottica (mm/px) |
0.012 |
| Area minima di difetto rilevabile (mm) |
0.036x0.036 |
| opzionale |
| 5L Hopper |
| 15L Hopper |
| Cappuccio della polvere |
| Controllo manuale della pulizia |
| ImballaggioagLa macchina |
Applicazione della macchina per l'ispezione visiva DenT- Double glass table
Componenti elettronici, stampaggio a iniezione di precisione, elementi di fissaggio hardware,
Anelli di tenuta, silicone di gomma, contatti d'argento industriali, ecc.
Foto di DenT - macchina per l'ispezione visiva a doppia tavola di vetro per prodotti industriali
